WT-7782

数字视像跟踪表决会议系统


    WT-7782数字视像表决跟踪系统,集会议讨论,视像跟踪,投票表决功能于一体。以高性能CPU为核心的嵌入式硬件设计高度可靠,按键投票保密性强,人机界面友好,操作直观明了,表决方式多种多样等特点。
    可实现与会代表只需根据会议议程轻按表决按钮,便可轻松地完成从签到至各类议案的投票表决工作。系统特有的保密功能使得代表按键能最大限度的反映其真实意愿，而不担心被人窥视或记录追查。特别适合各级人大会议、政府机关，国际性会议，公众论坛、董事会等重要决策场合。
    一人一机，实现会议讨论功能，与会代表按下发言键便可以发言。当与会代表开启话筒时，摄像机会自动跟踪到发言者所在的位置，连接视频显示设备可将摄像机所摄图象显示出来。配合电话偶合器可召开电话会议。外置音视频解码，可进行远程视频会议。
    通过系统软件可以轻松自如地完成系统设置，包括会议实时监控，话筒管理，代表签到、投票表决和数据显示等。系统具有断电自动记忆功能，通过电脑预设后，即使脱离电脑也同样可以实现视像跟踪。

 系统的关键元件全部使用原装进口器件,保证了系统运行的稳定性
 整机使用数字电源,具有极宽的电压输入范围,在低电压及电压不稳定的场合仍能正常使用
 中/英文LCD屏菜单显示功能；系统的工作状态设置采用中英文液晶显示，操作更简单更直观
 系统输出电平指示功能；系统工作时，LCD屏自动启用电平指示功能
 数字音量，三段数字均衡功能。系统没有使用传统的机械电位器，而使用了数控方式，保证了系统在长时间的工作过程中，不会出现常规机械电位器的旋转噪声和接触不良
 内置RISC高速处理器及高保真电路。使系统控制更加灵活方便，语音清晰
 优质铝合金面板，外观更大方

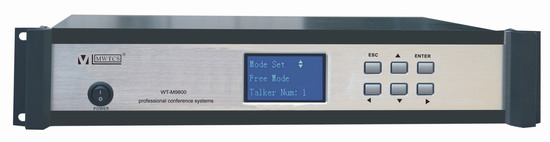

一、系统主机功能描述

 采用数字式设计，符合ISO/3C/CE等多项国际标准
 主机外壳采用金属材料，线路与外壳都加强了与地线的连接，保证具备可抗静电8000V的能力，符合GB/T17618-1998国家标准
 内置高性能CUP为核心，系统稳定，运算快捷。
 会议单元由系统主机供电，工作电压为直流24V，符合安全标准
 内设交流及直流通道双重保险装置
 内置自动报警功能，当市电不稳定、连接单元错误或系统设置有误时，系统自动长鸣报警提示
 采用一线式手拉手模式连接会议单元，便于安装和维护
 主机有三路会议单元输出端口，每路可以连接30个单元，最多可连接90个会议单元，通过扩展口接入扩展主机（多个扩展主机之间手拉手串联连接），最多可接入2000台会议单元，且相互无干扰
 配置电话偶合器可进行远程电话会议
 内置三路视频切换矩阵，最多可配置3台高速云台摄像机，通过电脑预设后，进行视像跟踪功能
 内置均衡器，对系统输出的信号进行高、低音微调，以适应不同的听觉要求
 具备一路标准标的PAL或NTSC视频输出端口,可连接电视或投影机等显示设备，连接硬盘录像机、视频采集卡等可进行会议录象。外置音视频解码,可进行远程视频会议
 具备多种音频信号输入输出方式:
    具有1个RCA输入端口,可输入外部音频信号。（如背景音乐）
    具有3个RCA输出端口，1个卡浓端口输出端口，可连接会议扩声设备进行放大输出，可连接卡座、硬盘录像机等进行录音，更可连接同声传译主机，作母语通道信号输入
 系统主机与电脑的连接，采用RS232通讯协议，信号传输安全稳定
 系统主机与摄像头的连接，采用RS485通讯协议，信号远距离传输，不受干扰
 主机采用标准2U设计，稳重坚固。可安装在19英寸标准机柜
 脱离电脑独立使用时，可通过主机控制实现以下功能：
    自由讨论功能，同时打开的单元数量不受限制
    数量限制功能，同时打开的单元数量可设置为1/2/3/4/5/6个，当发言单元达到定值时，要打开其它发言单元，必须先关闭已打开的发言单元，发言单元数量1/2/3/4/5/6个可调，主席单元不受限制
    先进先出功能：如果当前发言人数已经达到最大值，后打开的发言单元 会自动取代之前最早打开的发言单元，发言单元数量1/2/3/4/5/6个可调，主席单元不受限制
    申请发言功能，同时打开的单元数量达到1/2/3/4/5/6个后，后来打开的单元自动进入申请发言队列，由主席否决或批准发言申请
    视像跟踪功能，需先通过电脑配合软件设定摄像机预置位
 连接电脑使用时，通过软件控制可以增值以下功能：
    发言时间限制功能，可以设置从1分钟到600分钟
    系统检测功能，可以在线检测每一单元的工作状况，并能准确定位故障单元
    系统修复功能，当系统出现错误时，通过系统复位功能，恢复原出厂设置
    指定发言功能，可以指定任意单元的开启和关闭
    查询发言功能，可以查询正在发言或申请发言的实时情况
    记名发言功能，实时显示发言单元的编号及名字等信息
    视像跟踪功能，在单元打开的同时可以对摄像头的变倍，变速，预置位等进行微调及保存


二、电脑管理软件功能


 会议发言模式管理
 发言人数限制功能：最多同时打开话筒数量，1、2、3、4、5、6可选，主席单元不受限制
 先进先出功能：设定可以同时打开的发言单元数量，后打开的发言单元会自动取代之前最早打开的发言单元
 指定发言模式：会议主席或管理员指定发言人时，直接通过管理软件界面或者会议主席打开其相应的发言单元
 申请发言模式：与会发言单元按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人再按一下按钮即可取消自己的申请
 不可撤消式申请模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员通过管理软件的界面打开其相应的发言单元。申请人不可撤消申请
 单元定时发言和发言时间限制：由管理软件统一安排各单元发言次序及发言时间
 发言单元管理
 任意单元的开关
 查询发言单元动作信息
 视像自动跟踪功能控制
 摄像机的调试与预置位设置
 摄像机视频信号的切换操作

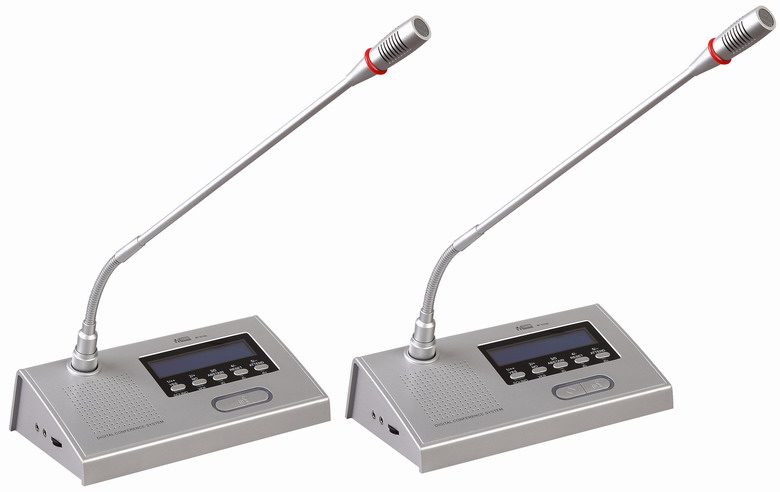

三、WT-C/D7782系统单元


 集发言、投票表决功能于一体
 可拔插式鹅颈话筒带红色发言指示光环
 具有160×32的LCD中/英文显示屏，显示会议信息及设备状态
 话筒开关带双色发言状态指示光环
 打开话筒扬声器自动静音功能，带耳机插孔及音量调节旋钮
 主席单元具有全权控制会议秩序的优先功能
 单元为无源设备，由系统主机供电。输入电压为24V，属安全范围
 单元自带2、1米8芯连线，线材采用全线铝箔＋水线屏蔽，大大降低强电磁波对线材的干扰
 主席单元的连接位置不受限制，可串联在线路的任意位置
 "手拉手"电缆串联连接模式，便于安装和维护

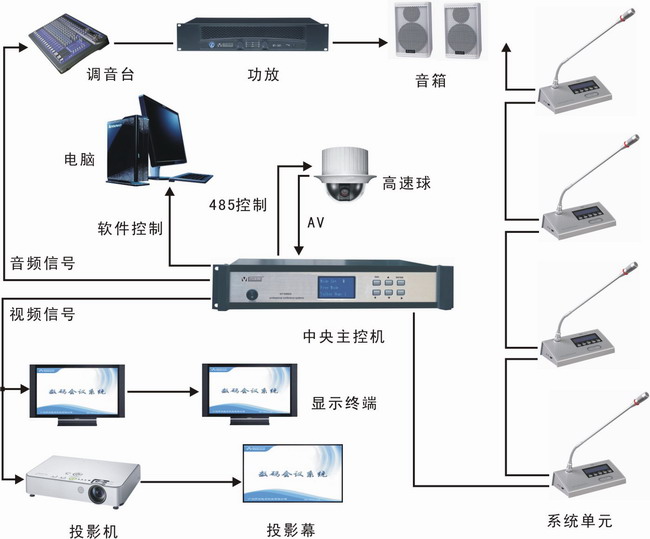

四、系统连接示意图：
