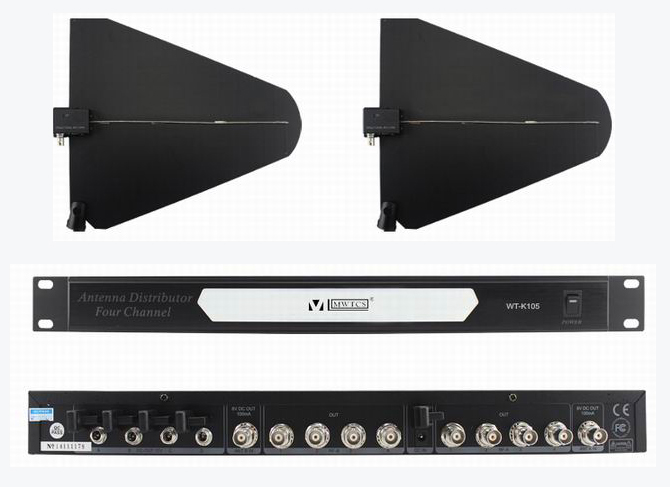

天线放大器WT-K105

产品描述

一拖四天线放大器，最远距离达到400米
提供使用2~4台UHF无线系列或其他系列各种自动选讯接收机的多频道系统，共用一对天线，以简化天线装配工程，提升接收距离及效能
採用高动態低杂讯之主动元件及主动回馈稳流偏压的最新设计，具有超低內调失真特性，能在多频道同时使用排除混频干扰，其输出增益约等於1
天线输入插座可以直接配置適用频带范围內的各种单竿天线、同轴天线、延长天线组及对数定向天线组
天线输入接座具有供应强波器的电源,可直接连接具有天线强波器的延长天线组及內建强波器的对数定向天线组
四组电源输出：12V/600~1000mA

技术参数：
  频率范围：500-950MHz
  输入截断点：+22dBm
  噪声比：4.0dB Type(Center Band)
  增益：+6-9dB(Center Band)
  输出阻抗：15dB min
  阻抗：50Ω
  频宽：450MHz
  插座：BNC female
  电源供应：100-240V/50/60Hz
  电源消耗：170mA

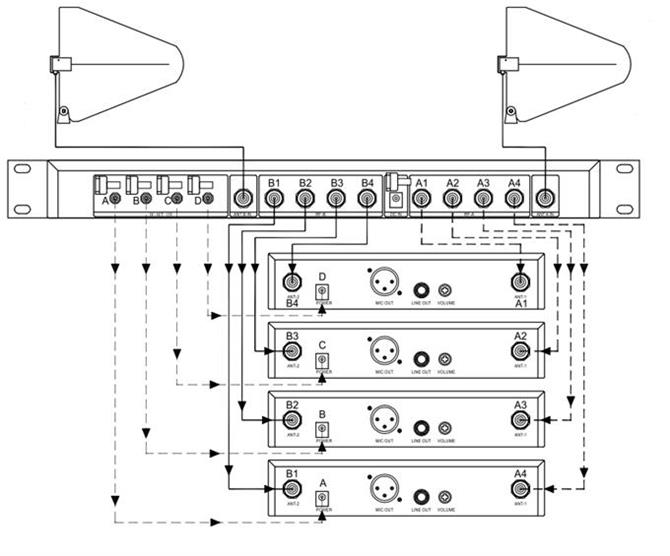

连接示意图：
