WT-VDHA1616CH
来源: 编辑：管理员 时间:2015-11-26 10:01

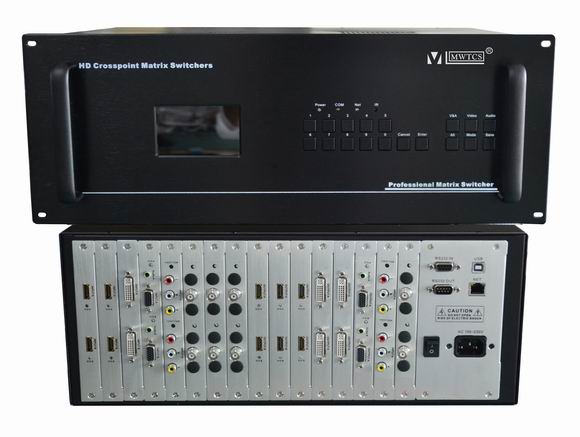

产品名称：高清混插矩阵16进16出
产品概述：产品概述：
WT-VDHA1616CH是一款专门为计算机及视频设备显示信号以及高分辨率高清数字图像信号的显示切换而专业设计的高性能宽带智能矩阵开关设备，输出带任何路分配功能，可将多路输入信号任意选择一路输出或多路分别输出给一路显示设备，也可将一路输入信号任意选择一路输出或多路同时输出。该系列产品可广泛应用于多媒体数字会议室、多媒体教学、多功能报告厅、指挥控制中心、酒店、影音展示厅、大屏幕投影显示工程等场合。
功能特点：
路由规格：16进16出，带宽4.25Gbps，4U机箱
16路混合高清信号输入；16路混合高清信号输出,可完全交叉切换
采用最新32位ARM9内嵌式处理器1，真正采用ARM处理器，多指令同时处理支持。
液晶显示面板为480*272 IPS彩色液晶屏，显示效果非常炫丽。
多控制方式支持，按钮、红外线遥控器、USB接口、串口、网络接口。
EDID广播支持，设备连接成功后可将任意输出接口的EDID广播到所有输入接口。使用计算机连接矩阵时矩阵可识别显示器的参数，从而实现更高清视频传输。
固件更新功能，当您在现场想矩阵增加功能时，可联系厂家修改，通过厂家的固件实现USB更新；而无需将设备返厂。
启动界面可自由修改。
强大计算机控制软件，多接口支持。
板卡参数：
| 产品型号 | DVI输入卡参数 |
| 接口 | 2路DVI-D母接口输入 |
| 协议 | 兼容HDMI1.3的标准，HDCP1.3协议, DVI1.0协议。 |
| 视频 | |
| 增益 | 10 dB |
| 像素带宽 | 225MHz, 全数字 |
| 接口带宽 | 2.25Gbps,全数字 （总共6.75Gbps, 每种颜色是2.25Gbps） |
| 最大支持分辨 |
HDPC: 1920x1200P@60_24bit, HDTV：1920x1080P@60_36bit, |
|
位时钟抖动 (Clock Jitter) |
<0.15 Tbit |
|
位上升时间 (Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间 (Falltime) |
<0.3Tbit (20%--80%) |
| 最大传输延时 | 5nS(±1nS) |
| 信号强度 | T.M.D.S. +/- 0.4Vpp |
| 最小/最大电平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| EDID | 可选默认EDID或者EDID广播 |
|
最大直流偏 置误差 |
15mV |
|
建议最大 输入距离 |
小于20米，在1920x1200@60时（推荐使用认证 过的DVI专用线材，如Molex TM 的线材） |
| 产品型号 | DVI输出卡参数 |
| 接口 | 2路DVI-D母接口输出 |
| 协议 | 兼容HDMI1.4的标准，HDCP1.3协议, DVI1.0协议。 |
| 视频 | |
| 输出预加强 | 0 dB |
| 像素带宽 | 225MHz, 全数字 |
| 接口带宽 | 2.25Gbps,全数字 （总共6.75Gbps, 每种颜色是2.25Gbps） |
| 最大支持分辨 |
Normal-PC：1600x1200P@60_24bit, HDPC: 1920x1200P@60_24bit, HDTV：1920x1080P@60_36bit, |
|
位时钟抖动 (Clock Jitter) |
<0.15 Tbit |
|
位上升时间 (Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间 (Falltime) |
<0.3Tbit (20%--80%) |
| 最大传输延时 | 5nS(±1nS) |
| 信号强度 | T.M.D.S. +/- 0.4Vpp |
| 最小/最大电平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| EDID | 可选默认EDID或者EDID广播 |
|
最大直流偏 置误差 |
15mV |
|
建议最大 输出距离 |
对于不带信号增益的显示器小于7米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材） |
| 产品型号 | HDMI输入板 |
| 接口 | 2路HDMI-A母接口输入 |
| 协议 | 完整支持HDMI1.4协议3D部分，包括支持全部的HDMI1.4协议中主流的3D显示模式，但不包括3D_1080P@120Hz向下兼容HDMI1.3的标准，HDCP1.3协议, DVI1.0协议。 |
| 视频 | |
| 增益 | 0-18 dB（自动匹配增益） |
| 像素带宽 | 225MHz, 全数字 |
| 接口带宽 |
2.25Gbps,全数字 （总共6.75Gbps, 每种颜色是2.25Gbps） |
| 最大支持分辨 |
HDPC: 1920x1200P@60_24bit, HDTV：1920x1080P@60_36bit, 3D Format: 1920x 1080P@24_36bit |
|
位时钟抖动 (Clock Jitter) |
<0.15 Tbit |
|
位上升时间 (Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间 (Falltime) |
<0.3Tbit (20%--80%) |
| 最大传输延时 | 5nS(±1nS) |
| 信号强度 | T.M.D.S. +/- 0.4Vpp |
| 最小/最大电平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| EDID | 可选默认EDID或者EDID广播 |
|
最大直流偏 置误差 |
15mV |
|
建议最大 输入距离 |
小于30米，在1920x1200@60时（推荐使用认证 过的HDMI专用线材，如Molex TM 的线材） |
| 产品型号 | HDMI输出板 |
| 接口 | 2路HDMI-A母接口输出 |
| 协议 |
完整支持HDMI1.4协议3D部分，包括支持全部的HDMI1.4协议中主 流的3D显示模式，但不包括3D_1080P@120Hz向下兼容HDMI1.3的 标准，HDCP1.3协议, DVI1.0协议。 |
| 视频 | |
| 输出预加强 | 0 dB |
| 像素带宽 | 225MHz, 全数字 |
| 接口带宽 | 2.25Gbps,全数字 （总共6.75Gbps, 每种颜色是2.25Gbps） |
| 最大支持分辨 |
HDPC: 1920x1200P@60_24bit, HDTV：1920x1080P@60_36bit, 3D Format: 1920x 1080P@24_36bit |
|
位时钟抖动 (Clock Jitter) |
<0.15 Tbit |
|
位上升时间 (Risetime ) |
<0.3Tbit (20%--80%) |
|
位下降时间 (Falltime) |
<0.3Tbit (20%--80%) |
| 最大传输延时 | 5nS(±1nS) |
| 信号强度 | T.M.D.S. +/- 0.4Vpp |
| 最小/最大电平 | T.M.D.S. 2.9V/3.3V |
| 阻抗 | 50 Ω |
| EDID | 可选默认EDID或者EDID广播 |
|
最大直流偏 置误差 |
15mV |
|
建议最大 输出距离 |
对于不带信号增益的显示器小于7米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材） |
| 产品型号 | VGA输入板 |
| 接口 | 2路 高速DB15母接口 |
| 信号类型 | VGA模拟 |
| 增益 | 0 dB |
| 带宽 | 380 MHz |
| 信号强度 | 0.7V pp |
| 阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
| 直流补偿 | 最大±5mV |
| 信号类型 | VGA |
| 支持输出分辨率 |
800X600P@60Hz; 1024X768P@60Hz；1280X720P@60Hz; 1280X800P@60Hz; 1280X1024P@60Hz; 1366x768@60Hz； 1400X1050P@60Hz; 1440X900P@60Hz; 1680X1050P@60Hz; 1920X1080P@60Hz; |
| 最大支持分辨率 | HDTV：1920x1080P@60_36bit； |
| VGA同步信号 | |
| 输入/输出信号类型 | RGBHV, RGBS, RGsB, RsGsBs, |
| 最大传输延时 | 水平:90ns 垂直:160ns |
| 最大上升/下降时间 | 4ns |
| 产品型号 | VGA输出板 |
| 视音频输入部分 | |
| 支持的协议 | 完整支持HDMI1.3的标准，HDCP1.3协议，DVI1.0协议。 |
| 像素带宽 | 165MHz ，全数字 |
| 接口带宽 | 6.75bps（RGB:2.25 Gbps/per lane） |
| 支持内部输入分辨率 |
800 x 600@60Hz；1024x768@60Hz；1280x720@60Hz； 1280X800P@60Hz; 1280x1024@60Hz；1366x768@60Hz； 1400x1050@60Hz；1440x900@60Hz；1680x1050@60Hz； 1600x1200@60Hz；1920x1080@60Hz；1920x1200@60Hz |
| VGA视频输出 | |
| 信号类型 | VGA模拟 |
| 增益 | 0 dB |
| 带宽 | 380 MHz |
| 信号强度 | 0.7V pp |
| 阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
| 直流补偿 | 最大±5mV |
| 信号类型 | VGA |
| 支持输出分辨率 |
800X600P@60Hz; 1024X768P@60Hz；1280X720P@60Hz; 1280X800P@60Hz; 1280X1024P@60Hz; 1366x768@60Hz； 1400X1050P@60Hz; 1440X900P@60Hz; 1600X900P@60Hz; 1680X1050P@60Hz; 1920X1080P@60Hz; 1920x1200@60Hz |
| 最大支持分辨率 | HDTV：1920x1080P@60_36bit； |
| VGA同步信号 | |
| 输入/输出信号类型 | RGBHV, RGBS, RGsB, RsGsBs, |
| 最大传输延时 | 水平:90ns 垂直:160ns |
| 最大上升/下降时间 | 4ns |
| 产品型号 | AV输入板 |
| 接口 | 2路RCA接口 带音频 |
| 输入/出阻抗 | 75欧 |
| 输入/出信号电平 | 0.7Vpp |
| 输入/出接口 | RCA |
| 输入直流偏置 | 1.5V |
| 输出直流偏置 | ±5mV |
| 信噪比 | >80 dB |
| 产品型号 | SDI输入板 |
| 像素带宽 | 2.970Gb/s,2.970/1.001Gb/s,1.485Gb/s,1.485/1.001G/bs,270Mb/s |
| 支持输入分辨率 |
720x480i@60; 720x576i@60; 720x480P@60; 720x576P@60; 1280 x 720P@60Hz; 1920x1080i@60; 1920x1080P@25; 1920 x 1080P@60Hz |
| 最大支持分辨率 | 1920x1080P@60 |
| 支持协议 | 支持HDMI1.3的标准，HDCP1.3协议，DVI1.0协议 |
| 像素带宽 | 165MHz，全数字 |
| 接口带宽 | 6.75Gbps（RGB2.25Gbps/per lane） |
| 最大支持分辨率 |
HDPC: 1920x1200P@60_24bit； HDTV：1920x1080P@60_36bit |
| 支持内部输入分辨率 |
800X600@60Hz； 1024X768@60Hz； 1280X720@60Hz； 1280X1024@60Hz； 1280x768@60Hz； 1600x1200@60Hz； 1600X1200@60Hz； 1920X1080P@60Hz； 1920X1200P@60Hz；1920x1200@60Hz |
| 产品型号 | SDI输出板 |
| 支持的协议 | 支持HDMI1.3的标准，HDCP1.3协议，DVI1.0协议 |
| 像素带宽 | 165MHz，全数字 |
| 接口带宽 | 2.25Gpbs(总共6.75Gbps，RGB每种颜色2.25Gbps/per lane） |
| 支持内部输出分辨率 |
800 x 600@60Hz；1024x768@60Hz；1280x720@60Hz； 1280x1024@60Hz；1366x768@60Hz；1400x1050@60Hz； 1440x900@60Hz；1680x1050@60Hz；1600x1200@60Hz； 1920x1080@60Hz；1920x1200@60Hz |
| 像素带宽 | 2.970Gb/s,2.970/1.001Gb/s,1.485Gb/s,1.485/1.001G/bs,270Mb/s |
| 支持输出分辨率 |
1280X720@25HZ；1280X720@30HZ；1280X720@50HZ； 1280X720@60HZ；1920X1080@24HZ；1920X1080@25HZ； 1920X1080@30HZ； 1920X1080@50HZ；1920X1080@60HZ。 |
| 最大支持分辨率 | HDTV：1920X1080@60 |
| 产品型号 | YPbPr输入卡 |
| 接口 | 2路DB15接口输入 |
| 可选输入分辨率 |
800 x 600@60Hz；1024 x 768@60Hz； 1280 x 720P@60Hz；1280 x 800@60Hz； 1280 x 1024@60Hz；1366 x 768@60Hz； 1440 x 900@60Hz；1400 x 1050@60Hz； 1600 x 900@60Hz；1600 x 1200@60Hz； 1680 x 1050@60Hz；1920 x 1080P@60Hz |
| 增益 | 0dB |
| 带宽 | 150MHz @ -3dB |
| 微分相位误差 | 0.1°,3.58-4.43 MHz |
| 微分增益误差时 | 0.1% , 3.58-4.43 MHz |
| 最小/最大电平 | 模拟信号: -2V/+2V |
| 输入阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
| 增益 | 0dB |
| 带宽 | 350MHz @ -3dB |
| 微分相位误差 | 0.1°,3.58-4.43 MHz |
| 微分增益误差时 | 0.1% , 3.58-4.43 MHz |
| 信号强度 |
1Vpp :（分量视频中的Y） 0.3Vpp: (分量视频中的Pb Pr/CbCr ) |
| 最小/最大电平 | 模拟信号: -2V/+2V |
| 输入阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
| 产品型号 | YPbPr输出卡 |
| 接口 | 2路DB15接口输入 |
| 可选输出分辨率 |
800 x 600@60Hz；1024 x 768@60Hz； 1280 x 720P@60Hz；1280 x 800@60Hz； 1280 x 1024@60Hz；1366 x 768@60Hz； 1440 x 900@60Hz；1400 x 1050@60Hz； 1600 x 900@60Hz；1600 x 1200@60Hz； 1680 x 1050@60Hz；1920 x 1080P@60Hz |
| 增益 | 0dB |
| 带宽 | 150MHz @ -3dB |
| 微分相位误差 | 0.1°,3.58-4.43 MHz |
| 微分增益误差时 | 0.1% , 3.58-4.43 MHz |
| 信号强度 | 1Vpp :复合视频（CVBS） |
| 最小/最大电平 | 模拟信号: -2V/+2V |
| 输入阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
| 增益 | 0dB |
| 带宽 | 350MHz @ -3dB |
| 微分相位误差 | 0.1°,3.58-4.43 MHz |
| 微分增益误差时 | 0.1% , 3.58-4.43 MHz |
| 信号强度 |
1Vpp :（分量视频中的Y） 0.3Vpp: (分量视频中的Pb Pr/CbCr ) |
| 最小/最大电平 | 模拟信号: -2V/+2V |
| 输入阻抗 | 75 Ω |
| 回波损耗 | <-30dB@5MHz |
